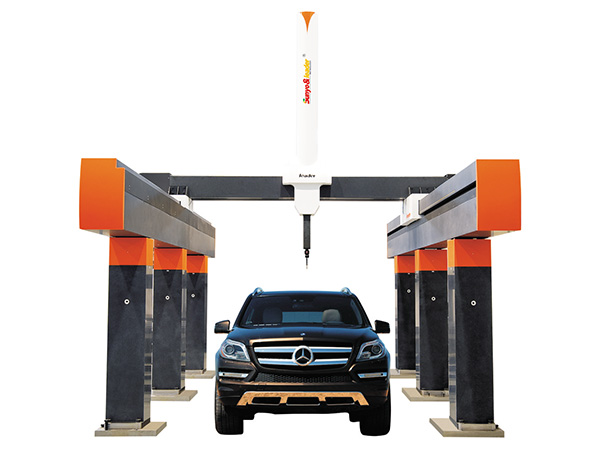

三坐标测量仪-龙门

Navigator系列龙门式测量机是leader公司为满足航空航天、船舶、能源机组、汽车等行业大尺寸、高精度复杂零部件测量而研发设计的测量机型,它具有技术领先、高精度、高效率、自动化程度高等特点。
Navigator测量机大量采用了当今测量领域的最高技术和大功率传动系统。可采用双光栅、双驱动技术及多轴联动扫描技术,保证了大型复杂高精度零部件的精确测量。

产品参数/ Product parameter

型号 行程范围 精度指标 主机外廓尺寸 系统净重
X Y Z S P LX LY LZ
mm mm mm MPEE(um) MPEP(um) MPEE(um) MPEP(um) mm mm mm kg
NCG203015 2000 3000 1500 5+5L/1000 5 3.5+4L/1000 4 3490 4770 4370 9800
NCG204015 2000 4000 1500 5+5L/1000 5 3.5+4L/1001 4 3490 5770 4370 10700
NCG205015 2000 5000 1500 5+5L/1000 5 3.5+4L/1002 4 3490 6770 4370 13490
NCG20XX15 2000 XX 1500 from5+5L/100 from5 from3.5+4L+/1000 from4 3490 XX 4370 XX
NCG254015 2500 3000 1500 8+8L/1000 8 5+5L/1000 6 3990 4770 4370 9870
NCG254015 2500 4000 1500 8+8L/1000 8 5+5L/1001 6 3990 5770 4370 10800
NCG255015 2500 5000 1500 8+8L/1000 8 5+5L/1002 6 3990 6770 4370 13560
NCG25XX15 2500 XX 1500 from5+9L/100 from8 from5+5L+/1000 from6 3990 XX 4370 XX
NCG203020 2000 3000 2000 6+6L/100 7 5+5L/1000 6 3490 4710 5370 9810
NCG20XX20 2000 XX 2000 from6+7L/1000 from7 from5+5L/1000 from96 3490 XX 5370 XX
NCG255018 2500 52000 1800 10+10L/1000 10 6+6L/1000 7 3990 6770 4970 14200
NCG256018 2500 6000 1800 10+10L/1000 10 6+6L/1000 7 3990 7770 4970 15400
NCG253020 2500 3000 2000 10+10L/1000 10 6+6L/1000 7 3990 4770 5370 10600
NCG25XX20 2500 XX 2000 from10+12L/1000 from12 from16+6L/1000 from7 3490 XX 5370 XX
NCG306020 3000 6000 2000 12+12lL/1000 12 8+8L/1000 8 4990 7770 5370 16200
NCG30XX20 3000 XX 2000 from12+12L/1000 from12 from8+8L/1000 from8 4990 XX 5370 XX


● 电源电压(Power Voltage):220V

● 温度范围(Temperature Range):18- 22℃

● 空气压力(Air Pressure):0.5- 1.0Mpa

● 温度变化(Hourly Temperature Cycle):1℃/h

● 过滤精度(Filter Accuracy):0.3μm

● 温度梯度{Thermal Gr adient):1℃/m

● 空气流量(Air Supply):0.12-0.45m³/min

● 湿度范围(Relative Humidity):55%- 65%


● 电源电压(Power Voltage):220V

● 温度范围(Temperature Range):18- 22℃

● 空气压力(Air Pressure):0.5- 1.0Mpa

● 温度变化(Hourly Temperature Cycle):1℃/h

● 过滤精度(Filter Accuracy):0.3μm

● 温度梯度{Thermal Gr adient):1℃/m

● 空气流量(Air Supply):0.12-0.45m³/min

● 湿度范围(Relative Humidity):55%- 65%
